セラミクロン1型(MXｰ833G)
難削材 マルチ式大型精密切断セラミクロン1型(MXｰ833G)
〔概 要〕
構造用セラミックスなど難削材料(窒化ケイ素･炭化ケイ素)や超硬合金などを高能率にマルチ切断(8枚のマルチ刃)するオシレート精密切断機です。
構造用セラミックスなど難削材料(窒化ケイ素･炭化ケイ素)や超硬合金などを高能率にマルチ切断(8枚のマルチ刃)するオシレート精密切断機です。
- 主軸の高剛性､高出力に加えて､微小切込量やテーブル送り速度の幅広い調節機能があるため､切断時のチッピングの発生やクラックの誘発を最小限に抑えることができます。
〈1･2型共通セット例〉
■本体
1)セラミクロン(MX-833GまたはMX-833A₂G)本体：1台
2)クーラント装置(100ℓ･100W)：1台
3)切断用フランジユニット(Φ99㎜)：1組
4)標準工具：1式
5)冷却液(C1またはE)1ℓ入：2本
■オプション
6)マグネットクランプ3型(MBM-M3)：1台
7)セラバイス(MBM-833)：1台
8)小型バイス80(MBK-80)：1台
9)マルチカットスペーサー(7枚)：1組
10)ダイヤモンドブレードCD(Φ125㎜×0.6t㎜×60H㎜)：8枚
11)アドフィックス(240ｇ)
12)GCドレッサー S-1(#180 10本入)：1組
13)マルチ締付治具：1台
〈平面研削作業用の専用治具消耗品セット〉
1)ダイヤモンドストレートホイール､ビトン(Φ125㎜×5t㎜×60H㎜ #140､#325)：各1枚
2)ダイヤモンドストレートホイール､CD(Φ125㎜×10t㎜×60H㎜ #800)：1枚
3)金属マウント台(90㎜×100㎜×12t㎜)：1枚
4)研削用フランジユニット(MXU-8)：3組
5)ツルーイング装置(MTS-10)：1台
6)ツルーイング砥石(C#220､#400)：各1個
7)WAドレッサー S-10(#180)､S-11(#400)各10本入：各1個

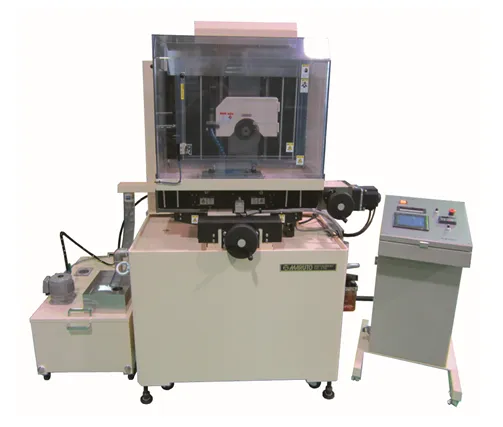

●セラミクロン1型(MXｰ833G)

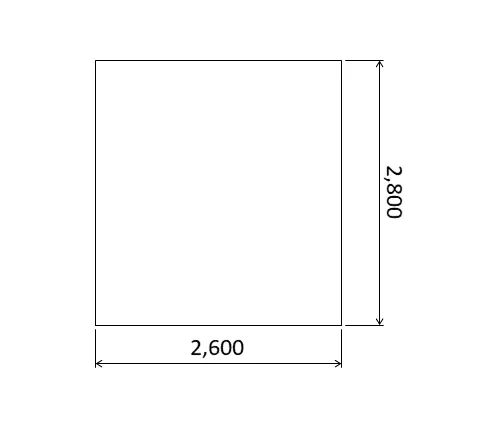

●所要床面積
基本スペック
| 項目 | 基本スペック |
|---|---|
| 主電動機 | 三相200V 2.2kW(防振型) |
| 主軸回転数 | 1,000～3,600min⁻¹(無段変速) |
| 主軸上下移動量 | 110㎜ |
| 主軸上下切込量 | 最小0.001㎜/pass |
| 主軸上下送りモータ | 三相200V 高分解能ステッピングモータ |
| テーブル左右送りモータ | 三相200V 200W DCサーボモータ |
| テーブル前後送りモータ | 単相200V 180W |
| テーブル送り速度 | 7～6,000㎜/min(無段変速) |
| テーブル作業面積 | W170㎜×L300㎜ |
| テーブル左右移動量 | 230㎜(自動)/250㎜(手動) |
| テーブル前後移動量 | 90㎜(自動)/100㎜(手動) |
| テーブル前後デジタル最小表示 | 0.005㎜ |
| テーブル上面から主軸芯までの距離 | 280㎜ |
| 使用砥石 | Φ125㎜～Φ250㎜×60H㎜ |
切断範囲/能力
|
H45㎜×L75㎜ |
| クーラント装置 | ポンプによる循環式。タンク100ℓ別置(三相200V 100W) |
| 安全装置 | 扉開閉インターロック |
| 機体寸法 | W1,450㎜×L1,200㎜×H1,750㎜ |
| 本体ベッド据村面積 | 1,000㎜×1,000㎜ |
| 本体質量 | 1,200㎏ |
| コントロールボックス | W500㎜×L500㎜×H800㎜ |
| 操作機能 | 半自動 |
'
